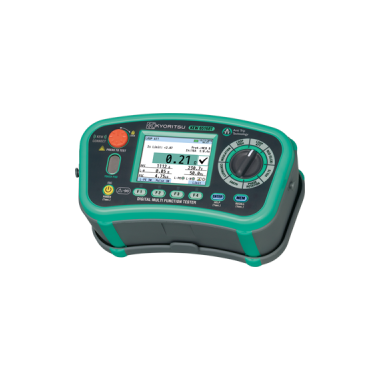

多个测试功能于一体!
显示屏：3.5英寸点阵彩色液晶屏.
ATT：免跳闸技术（2和3线）对所有RCD无跳闸环路L PE测试.
只有2线，在没有中性线（即三相电机线）的情况下非常有用.
回路电阻测试：高测试电流范围为2Ω，分辨率为0.001Ω.
Zs极限将电气设备标准所需的值与测量结果进行比较.
RCD测试：RCD型AC(交流电流),RCD型A(脉动直流电流),F,B(普通和选择), EV和可变RCDs.
单次和自动测试、斜坡测试和接触电压.
接地测试：所含附件可测试2项和3项接地电阻.
绝缘测试：电阻试验100, 250, 500和1000伏自动放电电压.
导通测试：200mA或15mA导通测试可选择蜂鸣快速判断.
相位测试：可检测三相系统的相位旋转,并将顺序清晰显示.
电压测试：2-600V电压测量，电源频率.
HELP：显示屏显示如何根据所选功能连接仪器.
SPD：浪涌保护器试验，用于使用变阻器的电涌保护器.
PAT：便携式电器测试仪功能，用于绝缘和保护导体电阻测试
蓝牙："KEW CONNECT"通讯
设计符合IEC 61010-1 CAT IV 300 V, CAT III 600 V. IEC 61557-1,2,3,4,5,6,7,10.
| 绝缘电阻 | SPD(压敏电压) | ||||
|---|---|---|---|---|---|
| 测试电压 | 100V | 250V | 500V | 1000V | Max.1000V |
| 测量范围 | 2.000/20.00/200.0MΩ (自动量程) | 20.00/200.0/1000MΩ (自动量程) | 20.00/200.0/2000MΩ (自动量程) | 0-1000V (1V上升) | |
| 精确度 | ±2%rdg±6dgt (2.000/20.00MΩ) ±5%rdg±6dgt (200.0MΩ) | ±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (1000MΩ) | ±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (2000MΩ) | ±5%rdg±5dgt | |
| 额定电流 | 1.0-1.2mA @0.1MΩ | 1.0-1.2mA @0.25MΩ | 1.0-1.2mA @0.5MΩ | 1.0-1.2mA @1MΩ | ‐ |
| 短路电流 | 最大1.5mA | ‐ | |||
| 回路阻抗 | |||||
|---|---|---|---|---|---|
| 功能 | LOOP ATT | LOOP HIGH | |||
| L-PE/L-N (3线) | L-PE(2线) | L-PE (0.01ΩRes) | L-PE (0.001ΩRes) 高测试电流(25A) | L-N/L-L | |
| 额定电压 | 100-260V (50/60Hz) | 48-260V (50/60Hz) | 48-260V (50/60Hz) | 100-260V (50/60Hz) | 48-500V (50/60Hz) |
| 测量范围 | 20.00/200.0/2000Ω (自动量程) | 20.00/200.0/ 2000Ω (自动量程) | 2.000Ω | 20.00Ω | |
| 精确度 | ±3%rdg±6dgt | ±3%rdg±10dgt | ±3%rdg±4dgt | ±3%rdg±25mΩ | ±3%rdg±4dgt |
| 0Ω外部回路额定测试电流: 230V时的数量/时间 | L-N:6A/60ms N-PE:10mA | L-PE:15mA | 20Ω: 6A/20ms 200Ω: 0.5A/20ms 2000Ω: 15mA/500ms | 25A/20ms | 6A/20ms |
| PSC/PFC | |||||
|---|---|---|---|---|---|
| 范围 | 2000A/20kA | 2000A/20kA (PFC) | 2000A/20kA (PFC) | 2000A/50kA (PFC) | 2000A/20kA (PSC) |
| 精确度 | PSC/PFC 精度来自于测量的回路阻抗规范和测量的电压规范 | ||||
| RCD | ||||||||
|---|---|---|---|---|---|---|---|---|
| 额定电压 | 100-260V(50/60Hz) | |||||||
| 功能 | x1/2, x1,x5,Ramp,自动,Uc | |||||||
| 6/10/30/100/300/500/1000mA/变量 | ||||||||
| RCD型 | AC(G/S) | A(G/S) | F(G/S) | B(G/S) | EV | |||
| 跳脱电流设置 | x1/2, x1,Uc | 10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S) | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300mA | 6mA(x1仅) | ||
| x5 | 10/30/100mA | 10/30/100mA | 10/30/100mA | 10/30mA | - | |||
| Ramp | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300mA | 6mA | |||
| 精确度 | ||||||||
| 跳脱电流 | x1/2 | -8% - -2% | -10% - 0% | -10% - 0% | -10% - 0% | - | ||
| x1 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | 0% - +10% | |||
| x5 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | - | |||
| Ramp | -4% - +4% | -10% - +10% | -10% - +10% | -10% - +10% | -10% - +10% | |||
| 跳脱时间 | x1/2 | 2000ms(G/S):±1%rdg±2ms | - | |||||
| x1 | 550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms | 10.5s:±1%±2㎳ | ||||||
| x5 | 410ms(G/S):±1%rdg±2ms | - | ||||||
| 导通测试 | ||||
|---|---|---|---|---|
| 范围 | 20.00/200.0/2000Ω (自动量程) | |||
| 开路电压(DC) | 7-14V | |||
| 测量电流 | 200mA | >200mA or more(小于2Ω) | ||
| 15mA | 15mA±3mA(短路) | |||
| 精确度 | ±2%rdg±8dgt | |||
| 电压测试 | ||||
|---|---|---|---|---|
| 范围 | 300.0/600V(自动量程) | |||
| 测量范围 | 电压 | 2-600V | ||
| 频率 | 45-65Hz | |||
| 精确度 | 电压 | ±2%rdg±4dgt | ||
| 频率 | ±0.5%rdg±2dgt | |||
| 相位旋转 | ||||
|---|---|---|---|---|
| 额定电压 | 48-600V(50/60Hz) | |||
| 标志 | 正确相序: 显示“1.2.3”和标志 反相相序: 显示“3.2.1” 和标志 | |||
| 接地测试 | ||||
|---|---|---|---|---|
| 范围 | 20.00/200.0/2000Ω(自动量程) | |||
| 精确度 | ±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200.0/2000Ω) | |||
| 安全标准 | IEC 61010-1 CAT IV 300V ,CAT III 600 V 污染度 2 IEC 61010-2-034 IEC 61557-1,2,3,4,5,6,7,10 IEC 60529(IP40) IEC 61326(EMC) |
|---|---|
| 电源 | LR6 (AA) (1.5V) ×8 |
| 通讯接口 | USB, Bluetooth®5.0,Android™5.0 以上, iOS 10.0以上 ※1 |
| 尺寸 / 重量 | 136(L) × 235(W) × 114(D) mm / 约. 1300g (含电池) |
| 附件 | 测试线※2 7281(测试线) 7246(测试线) 7228A(测试线) 8041(接地棒[2根/1组]) 9084(便携箱) 9142(便携箱) 9151(肩带) 9199(肩带) LR6(AA) × 8, 使用说明书, 检验证书 |
| 可选件 | 8212-USB(USB适配器 "KEW Report(软件)'') 8259(适配器) 7272(测试线) 8017A(延长探棒) |
※1 Bluetooth是Bluetooth SIG. Inc的商标或注册商标.
Android是Google Inc的商标或注册商标.
iOS是Cisco Technology, Inc.在美国和其他国家的商标或注册商标.
※2 7187A:英标插头, 7218A:(EU)欧洲插头, 7221A(SA) 南非插头, 7222A:(AU)澳大利亚插头
各项特色
大液晶显示 & 帮助功能
所有测试数据显示在一个大的彩色屏幕上.
帮助功能将根据所选功能显示如何连接仪器
3步操作简单 & 免提测试
将旋转刻度盘设置在测试范围内.
将仪器连接到被测设备上.
按下测试按钮（通过远程探头或使用测试按钮的锁定功能）
抗跳闸技术 (2 & 3线)
所有RCD上的无跳闸回路L-PE试验.
用3线（L，N，PE），以获得最佳的精度读数.
只有2线，在没有中性线（即三相电机线）的情况下非常有用.
回路阻抗0.001分辨率
高测试电流范围为2Ω，分辨率为0.001Ω.
ZS/RA极限
Zs极限将电气设备标准所需的值与测量结果进行比较.
利用Zs/Ra极限函数简化了电气装置安全要求的验证.
该功能将自动检查TN（或TT接地回路）的测量回路阻抗是否足够低，足以使MCB/保险丝/RCD跳闸（断开），并在显示屏上给出通过或失败的结果.
SPD测试
SPD（浪涌保护器）装有变阻器，可在不损坏的情况下测量跳闸电压.
PAT测试
PAT测试(PAT = 便携式电器测试仪) 可以检查I类和II类便携式设备的绝缘电阻和接地连接连续性.
