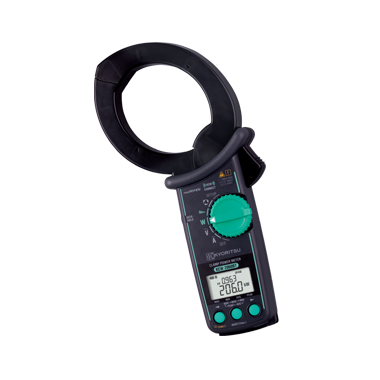

超大水滴形钳头:
母线和大电流的理想解决方案!
・导体尺寸φ75mm和母线低于80×30mm
・电流高达1000A rms
・电压高达1000V rms
・谐波高达30th
・相位旋转
・蓝牙通信功能
<table width="700" height="350" #29a9f4;font-size:12px;border-collapse:separate;width:700px;"="" solid="" 0px;padding:0px;border:3px="" margin:10px="" style="border: 1px solid rgb(229, 229, 229); margin-top: 20px; width: 700px;">
 |
| ||
| 连接线路 | 1P2W, 1P3W, 3P3W, 3P4W | ||||||
|---|---|---|---|---|---|---|---|
| 测量和参数 | 电压, 电流, 频率, 有功功率, 无功功率, 视在功率, 功率因数(cosθ), 相位角, 谐波(THD-R/THD-F), 相位旋转 | ||||||
| 交流电压 | |||||||
| 量程 | 1000V | ||||||
| 精确度 | ±0.7%rdg±3dgt (40.0~70.0Hz) ±0.3%rdg±5dgt (70.1~1KHz) | ||||||
| 峰值系数 | 1.7以下 | ||||||
| 交流电流 | |||||||
| 量程 | 40.00/400.0/1000A (自动量程) | ||||||
| 精确度 | ±1.0％rdg±3dgt (40.0~70.0Hz) ±2.0％rdg±5dgt (70.1~1kHz) | ||||||
| 峰值系数 | 在40.00A/400.0A量程内小于3, 在1500A峰值、1000A量程 小于3 | ||||||
| 频率 | |||||||
| 显示范围 | 40.0~999.9Hz | ||||||
| 精确度 | ±0.3％rdg±3dgt | ||||||
| 有功功率 | |||||||
| 量程 | 40.00/400.0/1000kW (自动量程) | ||||||
| 精确度 | ±1.7%rdg±5dgt (功率因数1, 正弦波, 45～65Hz) 相位角在±3.0°范围内的影响 | ||||||
| 视在功率 | |||||||
| 量程 | 40.00/400.0/1000kVA (自动量程) | ||||||
| 无功功率 | |||||||
| 量程 | 40.00/400.0/1000kVar (自动量程) | ||||||
| 功率系数 | |||||||
| 显示范围 | -1.000~0.000~1.000 | ||||||
| 相位角(仅限1P2W) | |||||||
| 显示范围 | -180.0~0.0~+179.9 | ||||||
| 谐波 | |||||||
| 分析顺序 | 1~30 | ||||||
| 精确度 | ±5.0％rdg±10dgt (1~10) ±10％rdg±10dgt (11~20) ±20％rdg±10dgt (21~30) | ||||||
| 相位旋转 | ACV 80~1100V (45~65Hz) | ||||||
| 其他功能 | 最大值/最小值/平均值/峰值, 数据保持, 背光灯, 自动关机 | ||||||
| 通用 | |||||||
| 通信接口 | Bluetooth®5.0, Android™5.0 以上, iOS 10.0 以上 ※1 | ||||||
| 电源 | LR6 (AA) (1.5V) ×2 | ||||||
| 连续使用时间 | 约58小时 | ||||||
| 导体尺寸 | φ75 mm (最大) 母线低于 80 × 30 mm | ||||||
| 外形尺寸 / 重量 | 283(L) × 143(W) × 50(D) mm / 约590g (含电池) | ||||||
| 安全规格 | IEC 61010-1, IEC 61010-2-032 (主要部件) / IEC 61010-031 (测试线) CAT IV 600 V / CAT III 1000 V 污染度 2, IEC 61326 (EMC) Class B, EN50581 (RoHS), EN 301 489-1, EN 300 328, EN 62479, IEC 60529 (IP40) | ||||||
| 配件 | 7290 (测试线) 9198 (便携箱) LR6(AA)×2, 使用说明书 | ||||||
※1 Bluetooth是Bluetooth SIG. Inc的商标或注册商标.
Android是Google Inc的商标或注册商标.
iOS是Cisco Technology, Inc.在美国和其他国家的商标或注册商标.
